R4型环形主动防护系统是以环形网和六角网为主的各类柔性网，覆盖包裹在所需防护斜坡或岩石上，以限制坡面岩石的风化剥落或破坏以及危岩崩塌(加固作用)，或将落石控制于一定范围内运动(维护作用)。

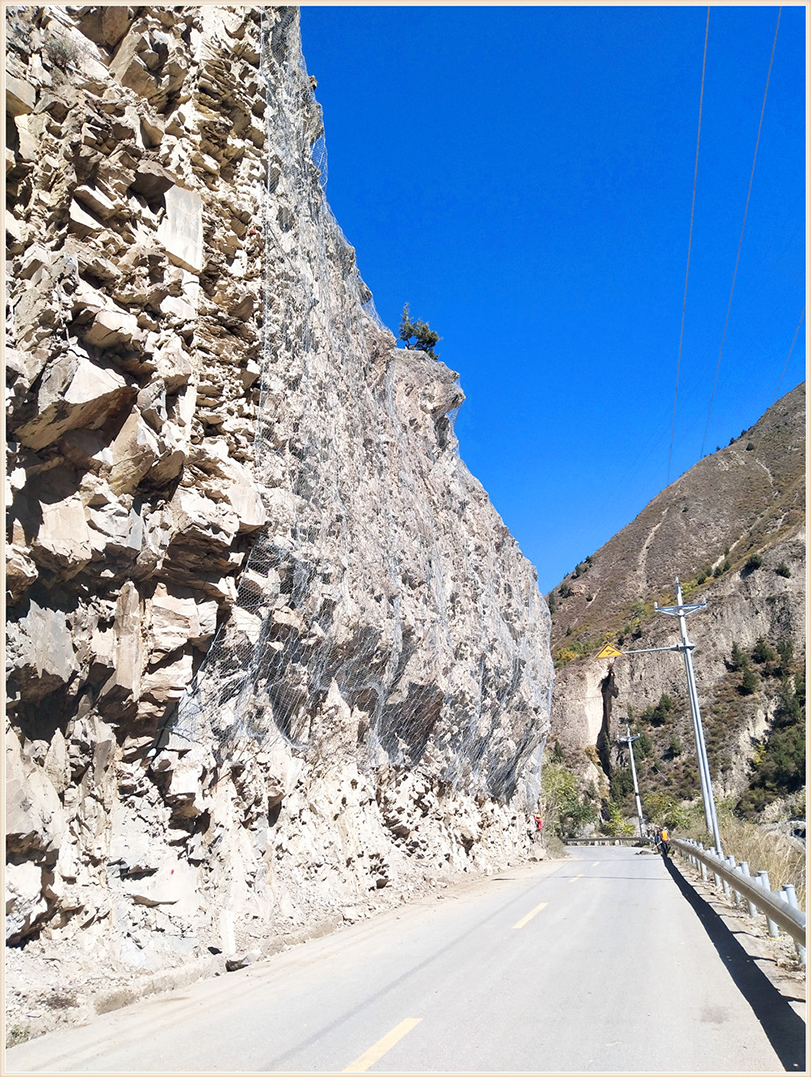

一：安装效果图

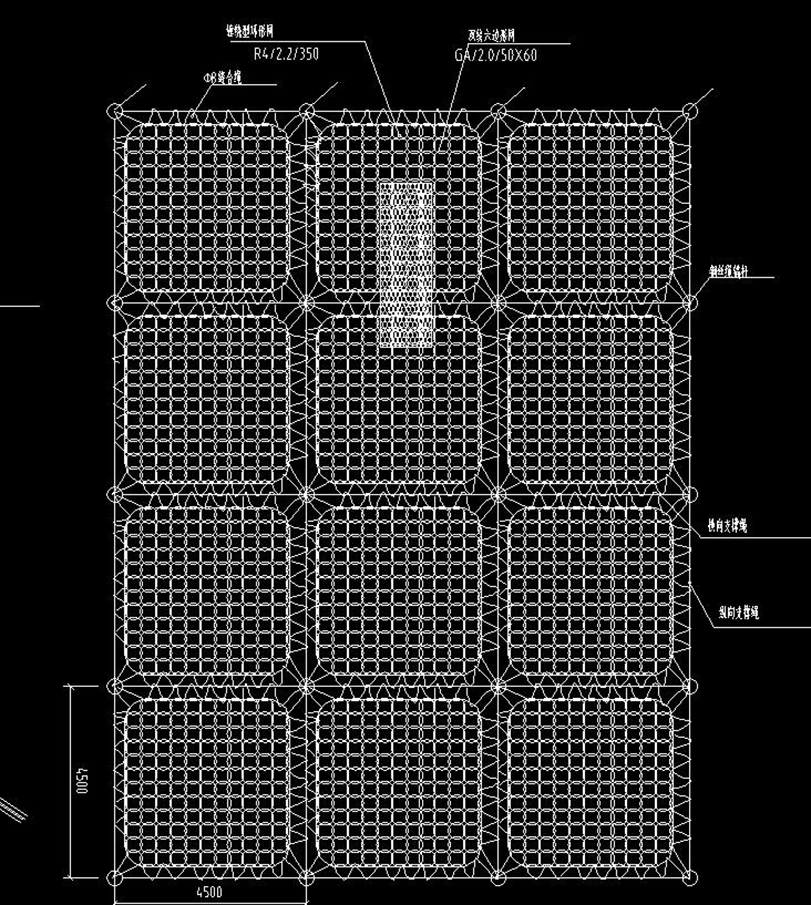

二：标准布置图

三：主要构成
      是由六角小网，R4环形大网，钢绳支撑绳，缝合绳，锚杆共同组成的主动防护网系统，其主要作用是限制坡面落石运动，阻止落石因运动产生较大冲击力。
      小网：附着于岩层表面，因网孔较小可以用于稳固岩壁上较大的落石。
      大网：接收小网传递来的荷载，并稳固小网，防止落石冲破小网。
      缝合绳：连接大网与支撑绳，并将大网所受荷载传递至支撑绳。
      支撑绳：用以悬挂大网和固定小网，并将大网所受荷载传递至锚杆。
      锚杆：实现支撑绳的固定，同时也作为整个系统的基础，将系统所受荷载传至岩层。
      材料规格
      小网网孔直径：内切圆直径50mm*60mm
      大网网孔形状：环形
      大网网孔尺寸：菱形边长350mm
      编制大网钢绳直径:2.2mm，缠绕圈数：4圈
      大网尺寸:4mx4m
      锚杆间距:4.5m×4.5m
      锚杆长度：全部3米(或上沿3m中下沿2m，实际以设计图纸为准)
      锚杆尺寸：Φ16钢绳锚杆(实际以设计图纸为准)
      支撑绳尺寸大小：横支撑绳16mm，纵支撑绳12mm(或横纵都为16mm，实际以设计图纸为准)
      四：适用范围
      以钢丝绳网为主的柔性网覆盖包裹在需要防护斜坡或岩石上，以限制坡面岩石土体风化剥落或破坏以及危岩崩塌(加固作用)，或将落石控制在一定范围内(围护作用)。
